모양 및 구조 - 외형

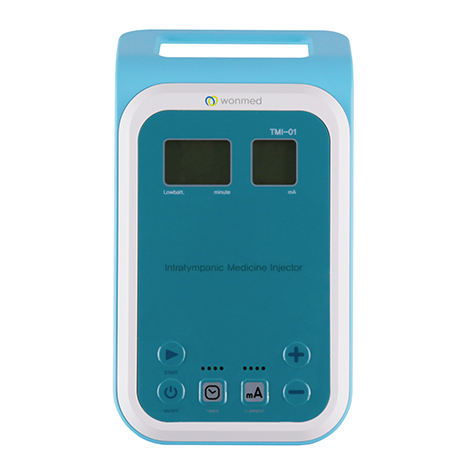

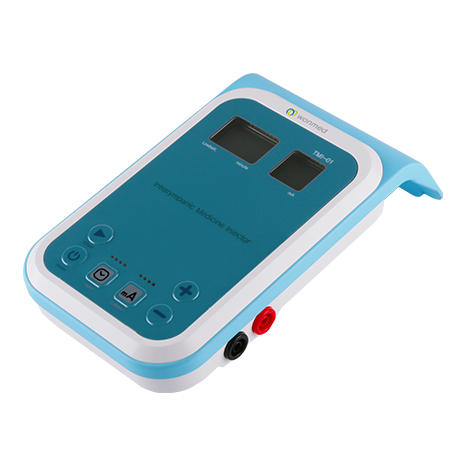

- 1. 전면
- ① ON/OFF : 전원 켜기/ 끄기
- ② LCD화면 : 시간/ 전류세기 표시
- ③ START : 검사시작버튼
- ④ TIMER : 시간설정(분)
- ⑤ CURRENT : 전류설정(mA)
- ⑥ + : 시간, 전류 증가설정
- ⑦ - : 시간, 전류 감소설정

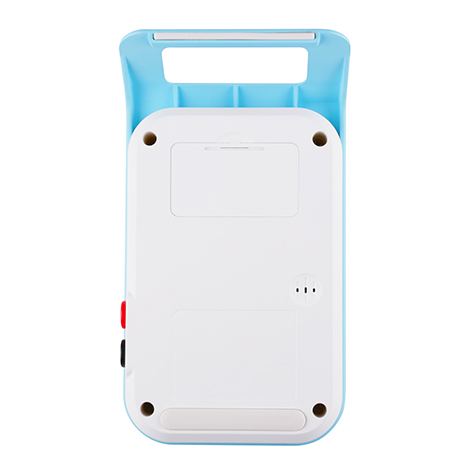

- 2. 후면
- ① 건전지 장착부
- ② 스피커(부저 알림)
- ③ 고무 장착부(이동시 밀림방지용)
- 3. 측면부
- ④외이전극 소켓부(빨간색)
- ⑤ 어스밴드 소켓부(검은색)
모양 및 구조 - 작용원리

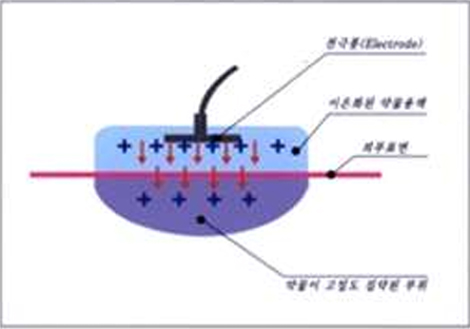

- 본 장비는 귀의 외이도에 약물(리도카인/스테로이드)이 투여된 후 이온화한 약물을 고막으로 스며들게 하는 용도의 의료기기이다.
- 본 제품은 피부표면(팔목)에 어스밴드를 부착하고 정전류를 인체에 흘려주어
귀의 외이도에 약물(리도카인/ 스테로이드)이 투여된 후 이온화한 약물을 고막으로 스며
들게 하는 용도의 의료기기이다.
모양 및 구조 - 특성
-
1. 전기적 정격
- ① 정격 전압
- DC 3V (단 3형 건전지 2개)
- 2*1.5V ALKALINE AA형
- ② 소비전류 : 0.1A
- 2. 전기 충격에 대한 보호형식 및 보호정도 : 내부 전원형기기(BF형 장착부)
- 3. 안전장치 : 축전지 사용으로 방전시 교환

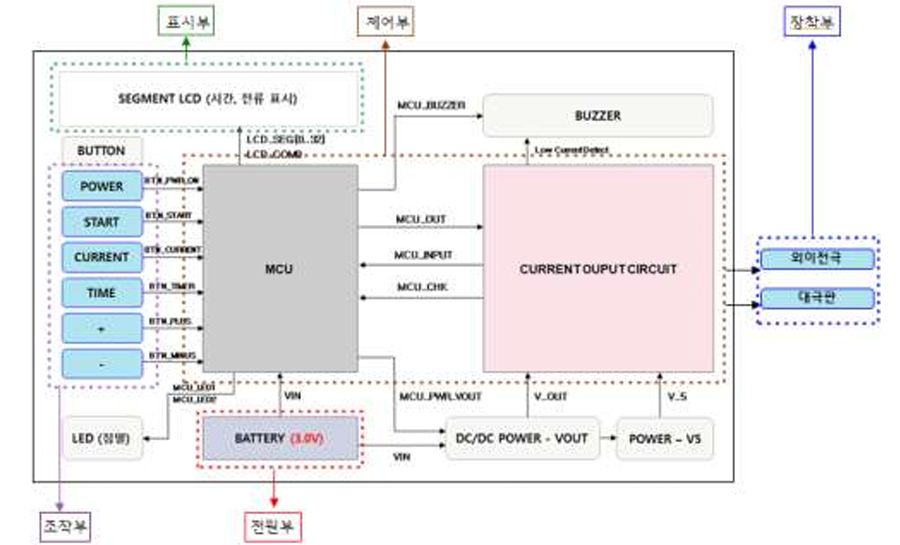

- 4. 작동계통도및 작동계통도에 따른 작동원리
- ① 전원부 : 전원공급 및 차단
- ② 제어부 : 입력된 신호에 따라 전류출력 발생 회로 및 표시부의 출력을 제어하는 부분
- ③ 조작부 : 기능의 조절(전류세기, 시간을 선택 및 설정)
- ④ 장착부 : 케이블 및 어스밴드로 약물이 도입할수 있도록 도와주는 부분
- ⑤ 표시부 : 정보 표시(사용상태를 표시해주는 LCD)
