형광면역진단장비

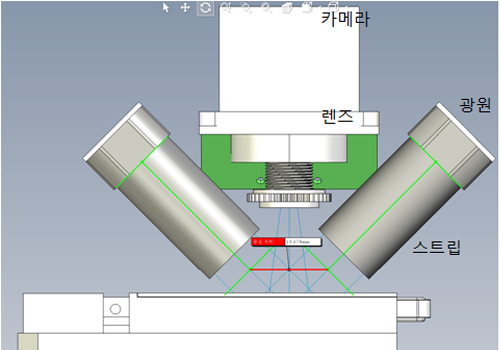

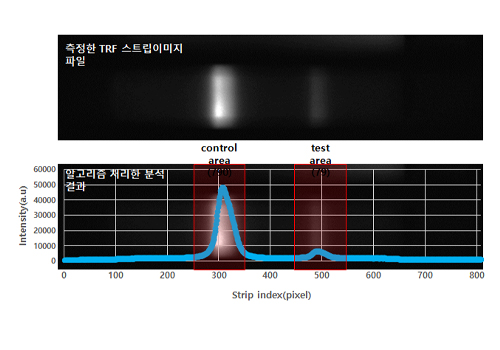

TRF_스트립 리더기 시스템 개요 및 평가

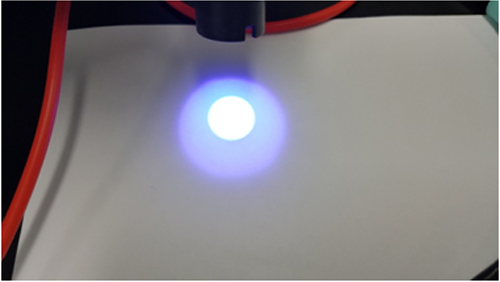

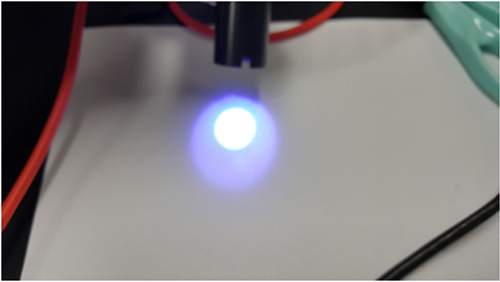

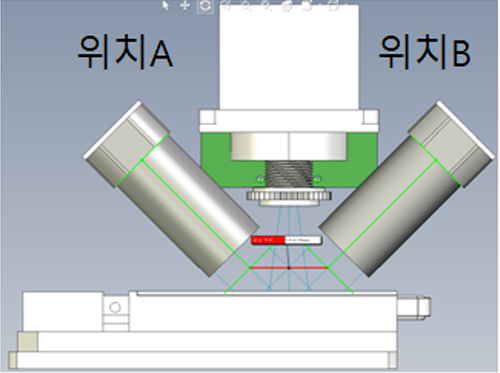

LED 모듈 평가

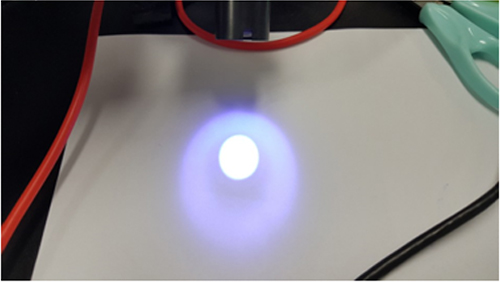

LED 1

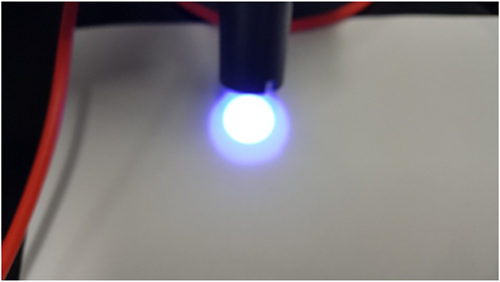

LED 2

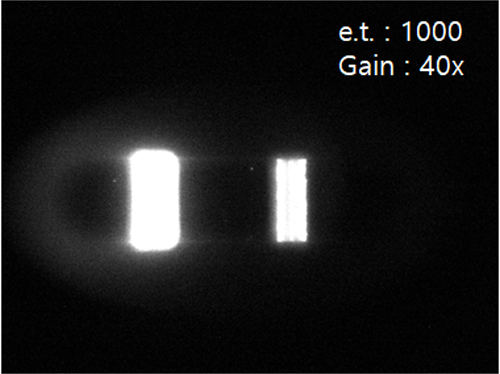

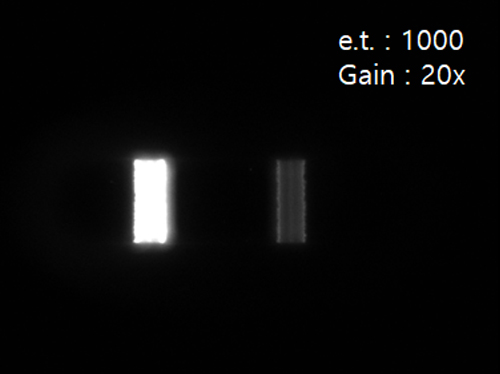

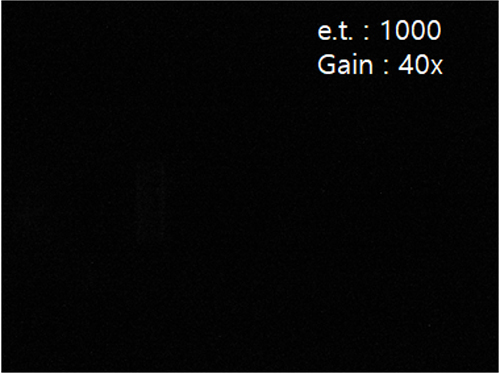

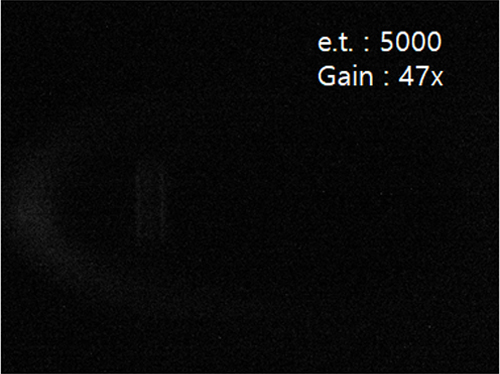

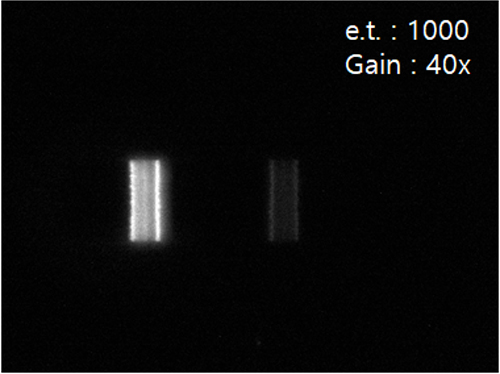

EuNPs 을 이용한 TRF 측정 - 카메라 설정 값 최적화 실험
e.t. : exposure time

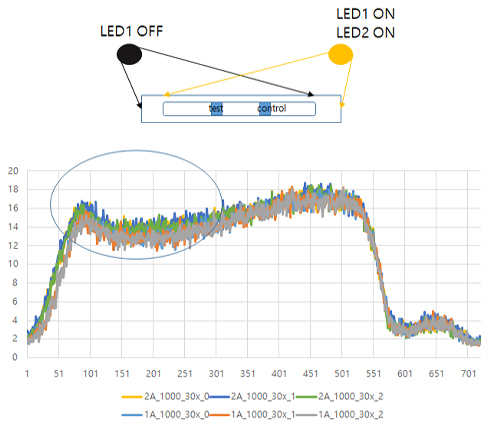

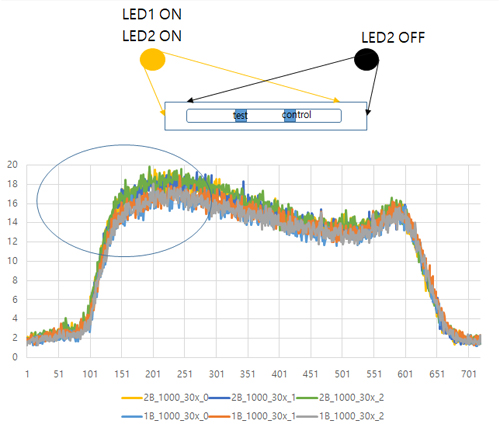

광원 균일성 평가
반복 측정 편차 실험

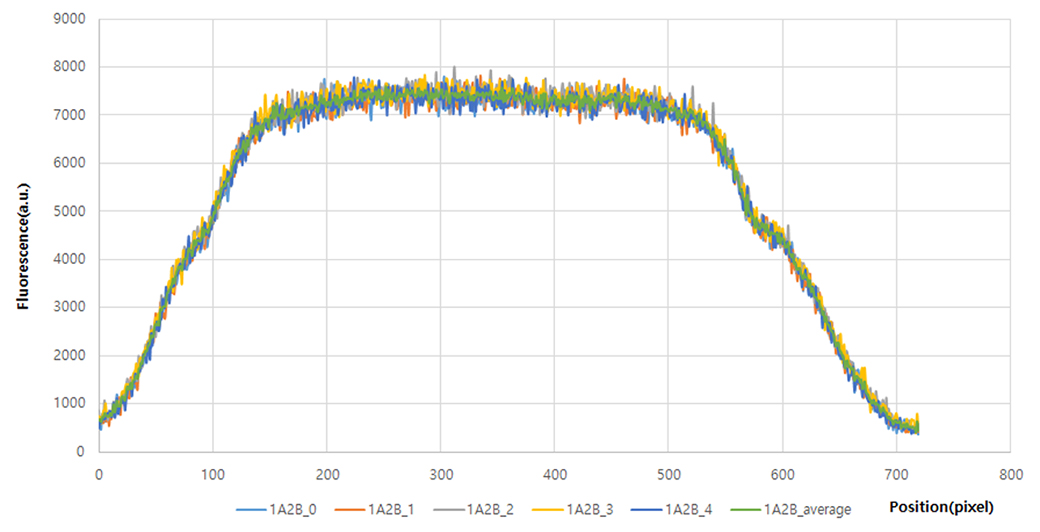

- 1A2B의 LED의 반복실험을 통하여 측정 편차 실험
- 측정조건 : EXP_TIME : ??, gain : ??,광원 상시 ON
- 결과
- 전 구간 및 200~475구간 적분 후 CV를 구한 결과 전구간 : 0.9%, 200~475 : 0.66%
- 반복 측정의 편차는 1%이내로 매우 우수
| 전구간 | 200~475 | |
|---|---|---|
| 1A2B_0 | 3946956 | 2027587 |
| 1A2B_1 | 3939310 | 2023940 |
| 1A2B_2 | 4009470 | 2050683 |
| 1A2B_3 | 4003345 | 2047998 |
| 1A2B_4 | 3938184 | 2023531 |
| 평균 | 3967453 | 2034748 |
| 표준편차 | 35785.8 | 13448.2 |
| CV(%) | 0.90198 | 0.66093 |
카메라 온도 실험
- 카메라 Turn On시 카메라의 온도가 올라가는 것을 확인, 카메라에 성능이 온도에 영향이 많아 성능평가 실험 측정조건 :

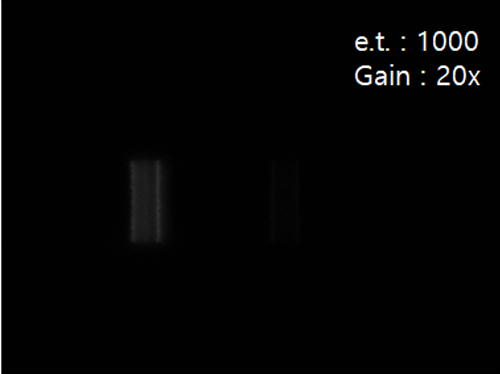

- 실험조건 : 농도 10-3, 10-4(strip4), Exp_Time : 1000μs, gain : 20x, led On time : 1ms
- 변화 조건 : 시간에 따라 strip 촬영
- 결과
- 0분 일경우 측정값이 높고 시간이 지날수록 측정값이 작아질것으로 판단하였지만 1H, 2H일때 기존값보다 올라가는것을 보아 온도보다는 외부환경에 의한 영향이 큰것으로 보임
- 암막커튼등을 이용하여 외부환경을 동일하게 한후 재실험 필요예정

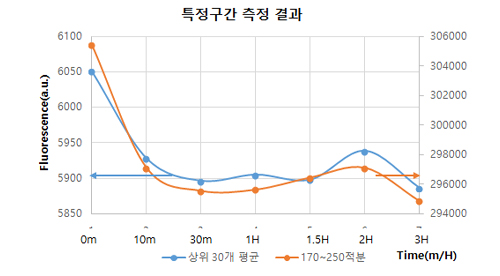

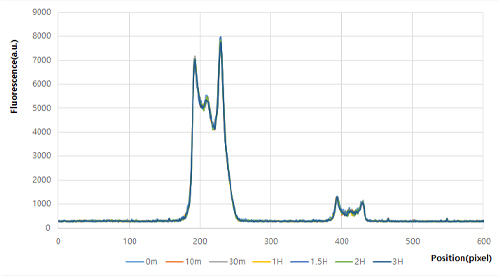

| 0m | 10m | 30m | 1H | 1.5H | 2H | 3H | |
|---|---|---|---|---|---|---|---|
| 상위 30개 평균 | 6050.872 | 5928.182 | 5896.492 | 5905.295 | 5898.186 | 5938.912 | 5886.313 |
| 170~250적분 | 305419.7 | 297116 | 295561.4 | 295645.7 | 296464.7 | 297117.9 | 294860.8 |

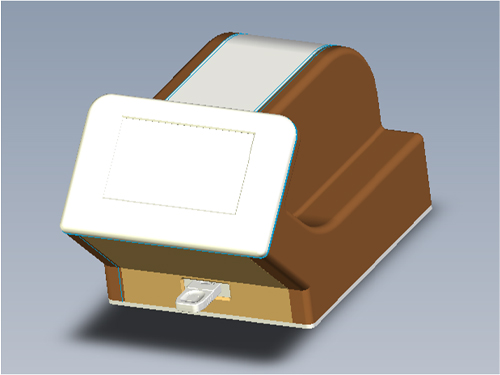

제품 예상도
- 형광면역장비 스펙
- 화면 : 7Inch 터치스크린
- 보드 : 라즈베리파이
- 카메라 : CCD 카메라
- 전원 : 9V 3.0A
